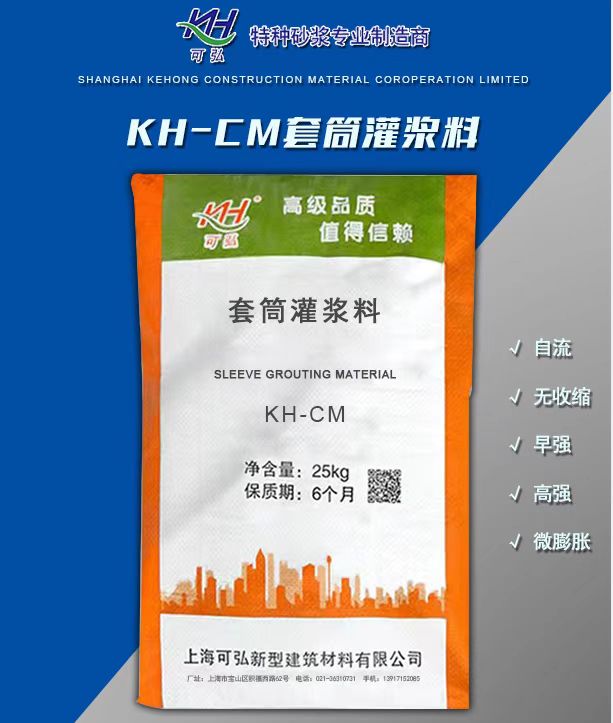

鋼筋套筒連接用灌漿料（簡稱“套筒灌漿料”）是一種以水泥為基本材料，配以適當?shù)募毠橇?，以及少量的混凝土外加劑和其他材料組成的干混料，加水攪拌后具有大流動度、早強、高強、微膨脹等性能，填充于套筒和帶肋鋼筋間隙內，形成鋼筋灌漿連接接頭。灌漿料性能優劣直接影響構件的使用性能，是促進我國裝配式混凝土結構發展的關鍵因素。
鋼筋套筒連接街頭及連接用灌漿料
灌漿套筒連接技術的優勢主要體現在結構和施工兩個方面。結構方面的優勢主要包括：（1）內外套筒的重疊區域提供了附加剛度，套筒間的灌漿料增強了結構吸收能量的能力，這樣就改善了結構抵抗水流及船舶沖擊的能力：（2）節點區相對較大，有效減小了應力集中：
（3）重疊的內外套筒和之間的灌漿料增強節點的承載力以及抗疲勞性能。
1.2.1鋼筋套筒灌漿接頭及其類型
套筒灌漿料是有專門加工的套筒、配套灌漿料和鋼筋組裝的組合體，在連接鋼筋時通過注入快硬無收縮灌漿料，依靠材料之間的粘結咬合作用將鋼筋與套筒進行連接。套筒灌漿料接頭具有性能可靠、適用性廣、安裝簡便等優點。過去幾十年，美國、日本等國家及我國臺灣地區的多家公司致力于套筒灌漿接頭的研發，取得了多項專利，使其獲得了較為廣泛的應用。近年來，隨著裝配式結構在國內的再次興起，套筒灌漿料接頭在我國內地也開始了應用，而且正在修訂的行業標準《裝配式混凝土結構技術教程》中對套筒灌漿料接頭的設計、施工提出要求，另外，行業產品標準《鋼筋連接用套筒灌漿料》、《鋼筋連接用灌漿套筒》也已經編制完成，將為套筒灌漿接頭的推廣提供技術依據。
國內外已有很多套筒灌漿料接頭，且其形式多種多樣，但是按照套筒的形式，總體上可分為全套筒灌漿料接頭和半套筒灌漿料接頭兩大類。全套筒灌漿料接頭的兩端均采用灌漿方式連接鋼筋（見圖1-1），其適應性廣，是目前最廣泛的一類套筒灌漿料接頭形式。半套筒灌漿接頭（見圖1-2），其在預制構件端接頭一般采用直螺紋方式連接鋼筋，現場裝配端采用灌漿方式連接。工業上常用的套筒主要是Nissson Master Builders（簡稱NMB）連接套筒和LENTONINTERLOCK。表1-1是25mm直徑鋼筋套筒灌漿接頭產品參數比較。
表1-1 25mm直徑鋼筋套筒灌漿接頭產品參數比較
套筒灌漿接頭產品 | 套筒 | 灌漿料 | |||||
L | D2 | L1 | L2 | 28d齡期強度（Mpa） | 流動度 （mm） | ||
全套筒灌漿料接頭 | 可弘 | 320 | 47 | 141 | 124 | 85 | 180-300 |
NMBSPLICESLEEVE | 370 | 48 | 156 | 163 | 75 | 127-152 | |
半套筒灌漿接頭 | LENTON INTERLOK | 219 | 51 | 35 | 178 | 60 | 127-152 |
備注：L：套筒長度，D2：套筒外徑，L1：預制端植入鋼筋長度，L2：裝配端植入鋼筋長度
1.22套筒灌漿連接的性能
1.2.2.1套筒灌漿接頭的破壞形式
鋼筋套筒灌漿接頭常見的破壞模式主要有三種：（1）鋼筋拉斷：（2）鋼筋拔出：（3）灌漿料拔出。其中套筒灌漿接頭的理想破壞模式為套筒外鋼筋被拉斷破壞接頭起到了有效的鋼筋連接作用。除此之外，套筒灌漿料連接接頭由于受其他因素影響形成模式（2）（3）的破壞形式：鋼筋-灌漿料結合面在鋼筋拉斷前失效，會造成鋼筋拔出破壞，這種情況下應增大鋼筋錨固長度以避免此類破壞：灌漿料-套筒結合面在鋼筋拉斷前失效，會造成灌漿料拔出破壞，可在套筒上適當配置剪力鍵以避免此類破壞：有時還會出現灌漿料強度不夠，導致接頭鋼筋拉斷前發生灌漿料劈裂破壞：套筒強度不夠，導致接頭鋼筋拉斷前發生套筒拉斷破壞。
套筒灌漿料的技術性能
檢測報告 | 性能指標 | |
流動度/mm | 初始 | ≥300 |
30min | ≥260 | |
抗壓強度/Mpa | 1d | ≥35 |
3d | ≥60 | |
28d | ≥85 | |
豎向膨脹率/% | 3h | ≥0.02 |
24h與3h差值 | 0.02 | |
氯離子含量/% | ≤0.03 | |
泌水率/% | 0 | |
