KH風電專用灌漿料主要應(yīng)用于陸上風力發(fā)電機組的超高強度水泥基灌漿，是一種無收縮水泥基灌漿材料，與水混合后，產(chǎn)生具有高早期強度和最終強度的均勻、可流動和可泵送的灌漿材料。
主要強度型號： C80 C90 C100 C110 C120等
風電專用灌漿料主要應(yīng)用于陸上風力發(fā)電機組的高強度水泥基灌漿，是一種無收縮水泥基灌漿材料，與水混合后，產(chǎn)生具有高早期強度和最終強度的均勻、可流動和可泵送的灌漿材料。
一、用途
l 需高精度安裝的設(shè)備設(shè)備基礎(chǔ)的一次灌漿和二次灌漿。
l 鋼筋栽埋及建筑、巖土工程的錨桿錨固。
l 建筑加固改造工程，梁柱接頭、變形縫、施工縫澆筑。
l 道路、橋梁、隧道、機場等工程搶修施工使用。
l 鐵路軌枕的錨固施工。
l 柱濕包鋼加固用于灌注角鋼和柱間隙縫。
l 鋼廠、電廠、機械廠等的快速修護灌漿。

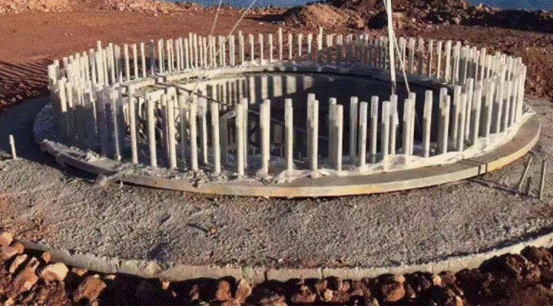

l 風電設(shè)備地腳螺栓、錨栓基座的固定灌漿。
二、技術(shù)特點
▲早強高強，縮短工期。
▲自流態(tài)現(xiàn)場只需加水攪拌，直接灌入設(shè)備基礎(chǔ)，自流，施工免振，確保無振動、長距離的灌漿施工。
▲ 微膨脹澆注體長期使用無收縮，保證設(shè)備與基礎(chǔ)緊密接觸，基礎(chǔ)與基礎(chǔ)之間無收縮，并適當?shù)呐蛎泬簯?yīng)力確保設(shè)備長期安全運行。
▲ 優(yōu)良的抗疲勞性。
▲ 可長距離高度泵送。
三、產(chǎn)品性能指標
GB/T50448-2015《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》
產(chǎn)品型號 | KH-80 | KH-90 | KH-100 | KH-110 | |
流動性（mm） | 初始值 30min保留值 | ≥340 ≥310 | ≥340 ≥310 | ≥340 ≥310 | ≥290 ≥260 |
豎向膨脹率（%） | 3h 0.1~3.5 24h與3h的膨脹值之差 0.02~0.5 | ||||
抗壓強度（MPa） | 1d 3d 28 | ≥30 ≥40 ≥80 | ≥30 ≥40 ≥90 | ≥30 ≥50 ≥100 | ≥30 ≥50 ≥110 |
抗彎強度 | ≥10 | ≥10 | ≥16 | ≥16 | |
對鋼筋有無銹蝕作用 | 無 | ||||
四、風電灌漿料使用方法
1. 灌漿施工人員配備
一般一組6-8人，分別負責倒料、攪拌、灌漿等環(huán)節(jié)。
2. 施工器具準備
鼓風機、電錘、稱量工具、電動攪拌鉆、攪拌桶、抹子、塑料薄膜、巖棉被等保溫材料。
3. 基礎(chǔ)處理
水泥基灌漿材料接觸的混凝土表面應(yīng)充分鑿毛。灌漿前，應(yīng)將灌漿材料接觸的設(shè)備底板和混凝土基礎(chǔ)表面清理干凈，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。灌漿前24h，設(shè)備基礎(chǔ)表面應(yīng)充分濕潤。灌漿前1h，應(yīng)吸干積水。
4. 確定灌漿方式
根據(jù)設(shè)備機座的實際情況，選擇相應(yīng)的灌漿方式，由于KH-TG具有很好的流動性能，一般情況下，用"自重法灌漿"即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個灌注空間;若灌注面積很大、結(jié)構(gòu)特別復(fù)雜或空間很小而距離很遠時，可采用"高位漏斗法灌漿"或"壓力法灌漿"進行灌漿，以確保漿料能充分填充各個角落。
5. 支模
根據(jù)確定的灌漿方式和灌漿施工圖支設(shè)模板，模板定位標高應(yīng)高出設(shè)備底座上表面至少50mm，模板必須支設(shè)嚴密、穩(wěn)固，以防松動、漏漿。
6. 灌漿料的攪拌
按風電灌漿料的12.5%加水攪拌(即100公斤材料加水12.5公斤)，拌和用水應(yīng)采用飲用水，正常情況水溫以5～40℃為宜，冬季需要使用30-60℃溫熱水，可采用機械或人工攪拌。采用機械攪拌時，攪拌時間一般為1～3分鐘。采用人工攪拌時，宜先加入2/3的用水量攪拌2分鐘，其后加入剩余用水量繼續(xù)攪拌至均勻。
7. 灌漿
灌漿施工時應(yīng)符合下列要求：
1).漿料應(yīng)從一側(cè)灌入，直至另一側(cè)溢出為止，以利于排出設(shè)備機座與混凝土基礎(chǔ)之間的空氣，使灌漿充實，不得從四側(cè)同時進行灌漿。
2).灌漿開始后，必須連續(xù)進行，不能間斷，并應(yīng)盡可能縮短灌漿時間。
3).在灌漿過程中不宜振搗，必要時可用竹板條等進行拉動導(dǎo)流。
4).每次灌漿層厚度不宜超過100mm。
5).較長設(shè)備或軌道基礎(chǔ)的灌漿，應(yīng)采用分段施工。每段長度以7m為宜。
6).灌漿過程中如發(fā)現(xiàn)表面有泌水現(xiàn)象，可布撒少量KH-TG干料，吸干水份。
7).設(shè)備基礎(chǔ)灌漿完畢后，要剔除的部分應(yīng)在灌漿層終凝前進行處理。
8).在灌漿施工過程中直至脫模前，應(yīng)避免灌漿層受到振動和碰撞，以免損壞未結(jié)硬的灌漿層。
9)模板與設(shè)備底座的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。
10)灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時處理。
11)當設(shè)備基礎(chǔ)灌漿量較大時，應(yīng)采用機械攪拌方式，以保證灌漿施工。
8. 養(yǎng)護
1)灌漿完畢后30分鐘內(nèi),應(yīng)立即噴灑養(yǎng)護劑或覆蓋塑料薄膜并加蓋巖棉被等進行養(yǎng)護,或在灌漿層終凝后立即灑水保濕養(yǎng)護。
2)冬季施工時,養(yǎng)護措施還應(yīng)符合現(xiàn)行《鋼筋混凝土工程施工驗收規(guī)范》(GB50204)的有關(guān)規(guī)定。
3)在不同溫度條件下的養(yǎng)護時間和拆模時間表
五、包裝儲存
1、本品為塑料編織袋，包裝規(guī)格為50公斤/袋。
2、本品未開封，宜在干燥、陰涼、通風包裝處存放。在正常儲存和運輸條件下，保質(zhì)期為6 個月。
3、注意防潮、防凍
