本產品是以國外先進技術為依托，經國內科研機構和大量工程技術人員的研究、試用、應用后開發(fā)而成的一種適合我國工程建設使用的新型高效無機的防水、防腐涂料。在引進該產品前它已經在全球一百多個國家和地區(qū)，上萬個工程中得到成功應用，其性能的優(yōu)越性、質量的可靠性得到了全球建筑業(yè)界高度的認可，并為廣泛推廣使用。
一、產品簡介
本產品是采用硅酸鹽水泥（波特蘭水泥）、石英砂等為基料，滲入活性化合物及其它各種無機材料干配而成的一種淡灰色粉狀物防水材料。是綠色、無毒、無味、無公害產品，是一種剛性防水材料，質量標準：GB18445-2012《水泥基滲透結晶型防水材料》C類。
產品的防水機理：材料中含有的活性化合物與水作用后，以水為載體向混凝土內部結構的孔隙進行滲透，滲透到砼內部的孔隙中的活性化合物與混凝土中的游離氧化鈣交互反應生成不溶于水的枝蔓狀纖維結晶物（硫鋁酸鈣），結晶物在結構孔縫中吸水膨脹，由疏至密，使混凝土結構表層向縱深逐漸形成一個致密的抗?jié)B區(qū)域，從而達到抗?jié)B效能。用C型防水涂料施工的防水涂層中由于水化空間和C-S-H凝膠的束縛，形成大量的凝膠狀結晶，在涂層中起到密實抗?jié)B作用，隨著時間（一般為14-28天）的發(fā)展，結晶量也在提增。防水涂層中的凝膠狀結晶和深入混凝土結構內部的滲透結晶都提高了混凝土結構的密實度，即增強了混凝土結構的抗?jié)B能力。由于水泥的水化反應是一個不完全的反應過程，在不失水的狀態(tài)下，多年以后反應仍有進行，而在后期的水化反應過程中，同樣能繼續(xù)催化活性化合物而生成結晶，因此，混凝土結構即使被水再次穿透或局部受損開裂（裂縫小于0.4mm），在結晶的作用下能自行修補愈合，具有多次抗?jié)B的能力，從本質上改善了普通混凝土結構體積的不穩(wěn)定帶來的再次裂滲。
二、性能特點：
1、具有雙重的防水性能：它所產生的滲透結晶能深入到混凝土結構內部堵塞結構孔隙，無論它的滲透深度有多少，都可以在結構內部起到防水作用，同時作用在混凝土結構基面的涂層由于其微膨脹的性能，能夠起到補償收縮的作用，能使施工后的結構基面同樣具有很好的抗裂抗?jié)B作用。

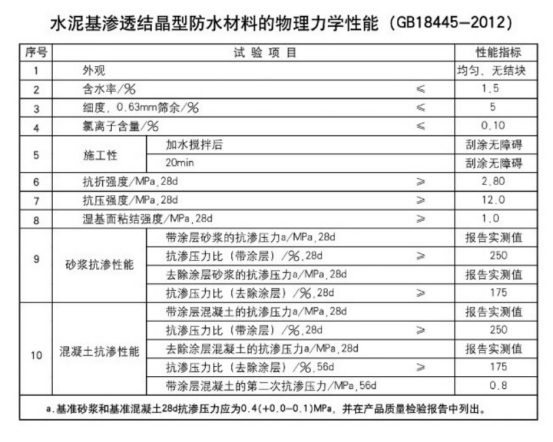

2、具有極強的耐水壓能力：它能長期承受強水壓，其產品28天后的抗折強度大于2.8Mpa，抗壓強度大于15.0Mpa，濕基面粘結強度大于1.0Mpa，帶防水涂層的混泥土的抗?jié)B壓力大于1.0Mpa，去除防水涂層的混泥土抗?jié)B壓力仍大于0.7Mpa。
3、具有獨特的自我修復能力：本產品是無機防水材料，所形成的結晶體不會產生老化，晶體結構多年以后遇水仍能激活水泥而產生新的晶體，晶體將繼續(xù)密實、密封或再密封小于0.4mm的裂縫或孔隙，完成自我修復的過程。
4、具有防腐、耐老化、保護鋼筋的作用：滲透結晶能自我修復0.4mm以下的裂縫和空隙，使混凝土結構更加密實，增大結構強度，從而******程度地降低了化學物質、離子和水分的侵入，保護鋼筋免受銹蝕。結晶體不影響混凝土的呼吸能力，能保持混凝土內部的正常透氣、排潮、干爽，在保持混凝土結構內部不受侵蝕的基礎上，延長了建筑物工程的使用壽命。同時，該材料處理過的混凝土結構還可以防止因凍融而造成的剝落，風化及其損害。
5、具有對混凝土結構的補強作用：用本產品施工后的混凝土結構，由于未水化的水泥被激活，增強了密實度，對砼結構起到加強作用，一般能提高混凝土強度的20-30％。
6、具有長久的防水作用：它所產生的物化反應最初是在基面表層或臨近部位，隨著時間的推移逐步影響結構內部而進行滲透。在正常氣溫下，一般為28天后，活性化合物能使?jié)B透結晶深入砼層結構內部10-25cm（砼層結構密度疏，滲透深度會更深）。而形成的晶體性能穩(wěn)定不分解，防水涂層即使遭受磨損或被刮掉，也不會影響防水效果，因為它的有效成分已經深入滲透到混凝土結構內部。
7、具有施工簡單優(yōu)點：本產品施工簡單方便，刷涂、滾涂、刮涂和干撒法的施工方法。正常條件下，2-3次涂刷就可以完成施工任務，養(yǎng)護簡單方便，省時省工。
8、符合國家涉水產品安全與環(huán)保標準：無毒、無污染和無公害，對人體、生物、環(huán)境與水泥混泥土性能（尤其是耐久性）無任何有害影響。本產品中的活性化合物是水溶性化合物，對人體皮膚無刺激，無任何毒害，能用于飲用、食品、游泳池、水庫等工程建設項目。
三、適用范圍：
1、大壩、水庫、發(fā)電站、核電站、冷卻塔、自來水廠蓄水池、廢水處理池等。
2、隧道、地下鐵道、地下連續(xù)墻、高鐵、立交橋梁、機場跑道等。
3、樁頭樁基、工業(yè)與民用建筑外墻、地下室、屋面、廁浴間等，以及混凝土建筑設施等所有砼結構弊病的維修與堵漏。
四、施工方法：
1、材料按0.3:1的水灰比（重量比）調配成水泥砂漿狀進行涂刷施工，一般用量為: 1.5㎏/㎡（1.0㎜厚度），在特殊部位或根據(jù)設計要求用量為：1.5～1.8 ㎏/㎡。涂料攪拌應充分均勻，不能有小灰球，用多少拌多少，攪拌好的涂料應在30分種內用完，在高溫條件下，時間還要相應短些。
2、涂料常用施工方法可以用毛刷涂刷、滾筒滾刷、刮板刮、泥夾抹，噴涂噴等方法，也可以采用干粉撒法。涂刷和滾筒方法施工要分二次完成，兩次涂刷的時間間隔為2～3h，應正反方向來回涂刷，其它施工方法可一次完成。
3、對砼結構表面有空洞、縫隙、蜂窩等現(xiàn)象要進行修補，特別是砂漿滴塊要鑿除，應清除基面的泥漿、浮塊、油污等各類雜物方可進行施工，在涂刷施工時要充分保持濕潤的基面才可進行涂刷，有時要邊涂刷邊噴霧，保持基面的潤濕。
4、本產品自身有獨特的保濕作用，一般要求在施工后的6～8小時內進行噴水 保濕養(yǎng)護，每天2～3次，隔天再養(yǎng)護一次即可（養(yǎng)護保濕不能用蓄水養(yǎng)護）。
五、包裝儲存：
包 裝：本產品采用防潮復合袋或塑料桶內襯薄膜袋包裝。25KG/袋（桶）
儲 存：本產品應放在干燥、通風、陰涼的場所儲存，儲存溫度應在5～45℃之間。
保質期：未開封產品的保質期自生產之日起為12個月。
運 輸：本品為非易燃爆材料，可按一般運輸方式運輸。運輸途中防止雨淋、曝曬、防凍、包裝損壞。
